聚华电厂输送带分布式光纤测温解决方案
- 作者：聚华信息官
- 发表时间：2019-08-12 15:02
- 来源：聚华硅谷研究院（CII）
概述
输煤系统火情在线监控安全一直是输煤皮带传输系统稳定、高效运行的关键指标。火灾是带式输送机严重的事故，输煤皮带输送的是易燃的煤，一旦皮带机着火，将造成巨大的财产损失，甚至造成人员伤亡事故。输煤皮带传输系统发生火灾的原因很多，皮带轴承、传动机构过热时会引起火灾；皮带本身与邻近结构或支架产生摩擦，过热时也会起火；另外还有静电作用引起的火灾。加强输煤皮带的火灾安全监控，防患于未然，愈显重要。
工作温度的升降反映了设备运行状态和许多物理特征的变化，工业设备运行异常或故障通常表现出温度的异常变化。因此工业设备运行温度监测是设备安全监控为有效、为经济的手段，对设备的安全运行具有重大意义。在一些特殊行业，如电厂、油田、矿厂等，不但要求能及时准确的传达实时温度，更对传感器的工作环境提出了更为严格的要求，如抗电磁干扰、本征绝缘、无静电等要求。光纤测温则是一门新兴测温技术。
聚华分布式光纤测温系统JH-DTS-A8000线型火灾探测器，集光、电、机械、计算机和微弱信号检测等高新技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、无测量盲区、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等领域均有广泛应用。

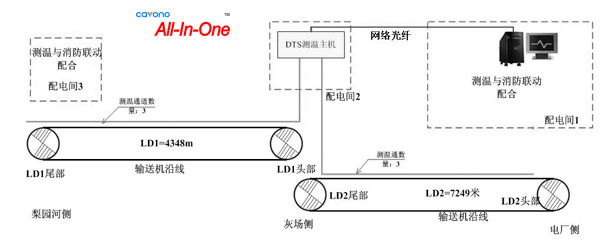

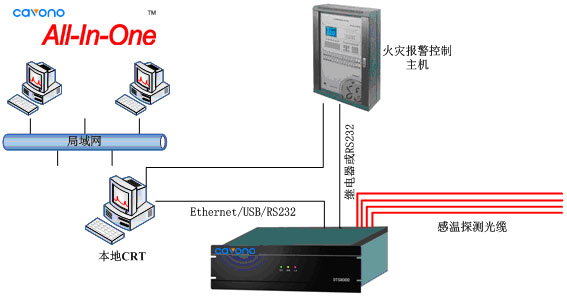

系统设计
1、分布式光纤测温系统实时对现场敷设区域进行温度巡检，监测现场环境温度，100%覆盖隧道区域，无测量盲区。
2、分布式光纤测温系统具有多级定位报警、差温报警和预报警功能，一旦检测到隧道环境温度值或温升速率超过设定的阈值，自动发出声光报警信息，并传送至火灾报警主机。
3、当发生火灾时，及时提供报警信息并准确定位起火位置，并可与其它消防设施进行联动控制。
4、实时温度和报警信息可自动保持，具有历史数据查阅与统计分析功能。
5、系统具有自诊断功能，如果探测光缆受损，系统可及时定位故障点。
6、系统具有多区域配置功能，能对整个测量范围进行分区，分区数可达1000个以上，系统可对每个分区进行分别配置，对某些区域进行重点监测。
7、系统可以进行连续自检测试，以监视设备的工作状态，并且将系统内各设施的状态传递至监控站火灾报警工作站进行显示和监视，具有火警优先功能，发现有故障存在时，将故障信息传到监控站计算机系统。
系统特点
• 分布式实时测量，覆盖100%探测区域，无测量盲区，精确定位火灾位置
• 全程可视化显示，实时显示火灾发展趋势和蔓延方向
• 全年365×24小时不间断在线监测，从根本上杜绝人员疏忽导致的事故
• 测量距离长，测量信息丰富
• 测量精度高，响应速度快
• 可靠性高，误报率低
• 报警方式灵活，可实现差定温多级报警方式，确保火灾初期可靠报警
• 可针对环境变化设置多可达1000个不同报警控制区域，报警控制区可编程，并可按照用户的要求进行设计，每个单独的报警区域可设置不同的报警值
• 探测光缆既是信号传输载体，又是感温元件，安装方便；探测光缆采用耐久性设计，工作寿命长，后期维护成本低
• 光信号测量，本质安全，抗电磁干扰，适合易燃易爆等恶劣环境下长期工作
• 测温系统可以单独保存七天以上的温度数据及报警信息，可选用非机械硬盘式闪存介质或者大容量进口硬盘存储介质
• 测温系统采用符合工业级可靠性要求的嵌入式系统，具备web网络访问功能
• 具有网络接口，可与管理网络相连，实现信息的共享和进一步的数据处理功能
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
关于聚华科技
杭州聚华光电科技有限公司（Cavono,Inc.）是一家基于物联网光纤传感器技术从事土木工程结构健康监测与预警管理的高新技术企业，聚华是光纤光栅传感器产品提供商和土木工程结构健康监测一站式解决方案优质合作伙伴。公司专注于桥梁、隧道、边坡、基坑、地铁、矿山、电力等土木工程领域的结构健康监测相关产品的研发、生产、推广与应用，以提供野外光纤传感器自动化监测产品、工程结构安全监测一站式解决方案见长。主要以光纤光栅传感器技术、分布式光纤测温技术、工程安全自动化云计算软件、工程化专业领域数据分析为技术核心。www.cavono.com www.juhualab.com
