高速公路高边坡结构监测的监测项目要求说明
- 作者：聚华信息官
- 发表时间：2019-08-12 15:06
- 来源：聚华光纤传感实验室
在边坡重点部位，布置变形观测墩，施工期的变形观测应结合永久观测进行。通过大地测量法监测边坡变形情况，包括平面变形测量和高程变形测量，宜采用先进的光纤光栅传感器变形测量系统。具有监测有如下要求：
1）为了确保施工期的安全施工，应进行安全监测。监测的部位包括开挖结构面和开口线上部岩体，通过人工巡视检查和对观测数据进行整理、分析，掌握边坡岩体内部作用力和外部变形情况，评估和判断高边坡的稳定状况。
2）施工期巡视检查
定期进行边坡的巡视检查工作，检查内容包括边坡是否出现裂缝，以及裂缝的变化情况（裂缝的深度及宽度）、是否出现掉渣或掉块现象，坡表有无隆起或下陷，排、截水沟是否通畅，渗水量及水质是否正常等，并做好巡视记录。

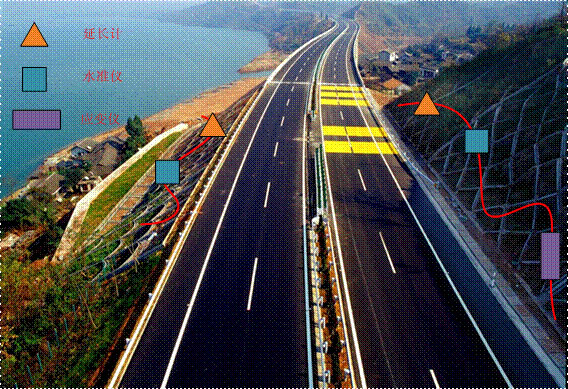

3）边坡外部变形监测
在边坡重点部位，布置变形观测墩，施工期的变形观测应结合永久观测进行。通过大地测量法监测边坡变形情况，包括平面变形测量和高程变形测量。有条件的宜采用较为先进的光纤光栅位移计或全球定位（GPS）变形测量系统。
4）表面裂缝监测
主要监测断层、裂隙和层面的变化情况，通过在边坡裂缝表面安装埋设监测仪器，来反映边坡裂缝的开合情况。
5）深层变形监测
通过在边坡内部深层安装埋设监测仪器，来反映边坡内部变形情况。主要采用测斜仪、多点位移计、滑动测微计等，或采用光纤光栅测斜仪。
6）支护效应监测
主要是对锚杆、锚索应力监测，通过在典型部位锚杆、锚索上安装监测仪器，对锚杆、锚索的应力进行监测，反应锚杆及锚索的支护情况及支护效果。主要采用锚杆应力计及锚索测力计进行监测。
7）爆破振动及声波测试
在边坡开挖过程中，由于爆破震动影响，有可能造成边坡失稳，通过爆破振动监测及声波测试以控制爆破规模。采用设备宜为：爆破振动测试记录仪、声波仪等。
8）边坡渗流监测
通过对地下水位和渗流量的变化情况来判断边坡的稳定状态。采用的设备为渗压计及测压管等。
9）应做好边坡施工安全监测成果的整理、反馈工作，以指导施工，边坡的变形数据的处理分析，是边坡监测数据管理系统中一个重要内容，用于对边坡未来的状况进行预报、预警，并对边坡的稳定现状进行科学的评价，预测可能出现的边坡破坏，应做好边坡施工安全监测成果的整理、反馈工作，以指导施工。
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
