JH-FGS-B3光纤光栅应变传感器、应变计、结构表面II、应变
  • 作者:聚华信息官
  • 发表时间:2023-02-16 14:32
  • 来源:聚华硅谷研究院(CII)

JH-FGS-B3光纤光栅应变计(结构物表面标准型II)
JH-FGS-B3光纤光栅应变计(结构物表面标准型II)

概述
JH-FGS-B3光纤光栅应变计(结构物表面标准型II),主要用于环境温度变化较大的混凝土表面的应力应变监测,也用于对各种金属或其他固体结构表面进行静态和动态应力应变监测。产品在特有的弹性梁结构基础上,采用了独有的温度自补偿技术和应变增敏技术,具有较高的测量分辨率、测量精度和优良的温度补偿能力。
现场安装时先在混凝土表面打两个钻孔,然后采用紧固螺钉将底座固定在混凝土表面,最后通过螺母将传感器方便地固定在底座上,亦可通过焊接或粘贴方式将传感器固定在结构表面。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 安装方便,既可进行长期监测,又可在短期监测,能重复使用;
• 双光栅,具有优良的温度补偿功能,非常适用于野外各种复杂的工程监测环境;
• 尾纤采用PU披覆铠装光缆,具有优异的耐温性能和耐腐蚀、耐老化性能,适应长期野外存活环境;
• 稳定性好、可靠性高。

技术参数

项目 参数值
量程(με) ±1500
精度(με) 1%F.S.
分辨率(με) 0.1% F.S.
光栅数量 1
光栅中心波长(nm) 1528~1563
反射率 ≥85%
工作温度范围(℃) -30~85
尺寸(mm) Φ15x125
尾纤 PE披覆铠装光缆,两端各1.5m,可定制
连接方式 熔接或FC/APC接头
安装方式 焊接/粘接/螺栓固定

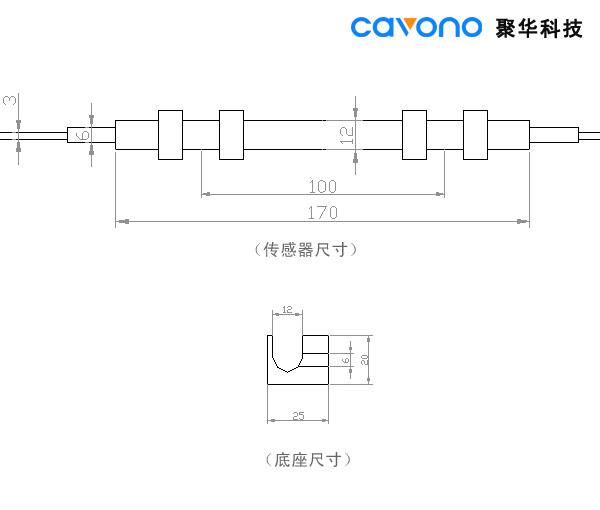

产品尺寸
JH-FGS-B3光纤光栅应变传感器(结构物表面II)

关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。

关于光纤光栅传感器
光纤光栅传感器(Fiber Grating Sensor )属于光纤传感器的一种,基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格(Bragg)波长的调制来获取传感信息,是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
